Régulation de débit > Chambre de régulation PLASTITECH sur mesure

Formulaire : Chambre de régulation

Dimensionnement

800
1000
1200
1500
1600
1800
2000
2500
mm
mm
l/s

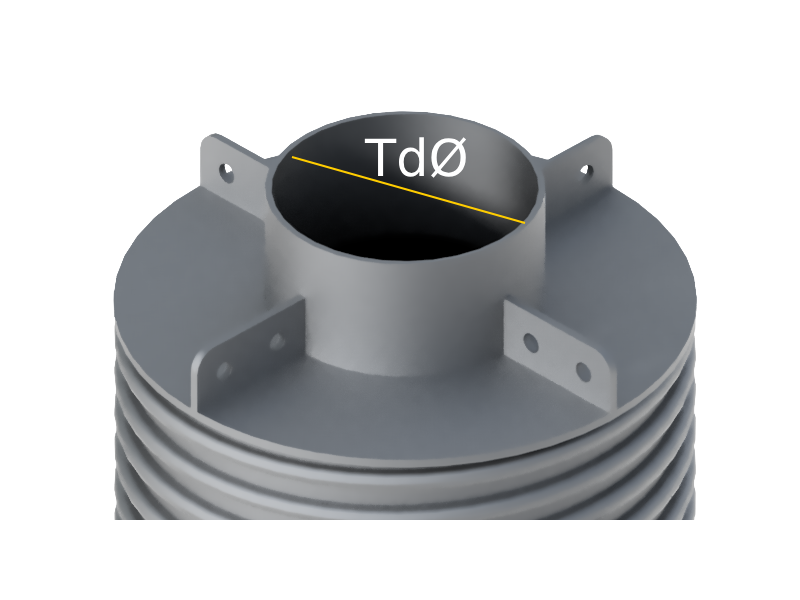

Trous d'homme

630
800
1000
mm

Options

Préconisation de pose

Préconisation de pose

Zone piétonne
Zone carrossable
1. Couler un lit de pose en béton (50 > 150 mm)
2. Mettre en place des fers à béton sur le fond de l'appareil (à travers les trous des renforts)
3. Poser l'appareil sur le lit de pose
4. Introduire 1/3 de la hauteur de la fosse en eau claire dans l'appareil pour stabiliser l'élément
5. Couler le béton d'enrobage (vérifier que le dessous de la cuve soit bien rempli de béton)
6. Remblayer la cuve avec du gravillon 4-8 mm ou du sable 0-4 mm par couche de 300 mm
7. Raccorder les entrées/sorties ventilation, etc. et régler le couvercle
1. Couler un lit de pose en béton (50 > 150 mm)
2. Mettre en place des fers à béton sur le fond de l'appareil (à travers les trous des renforts)
3. Poser l'appareil sur le lit de pose
4. Introduire 1/3 de la hauteur de la fosse en eau claire dans l'appareil pour stabiliser l'élément
5. Couler le béton d'enrobage (vérifier que le dessous de la cuve soit bien rempli de béton)
6. Remblayer la cuve avec du gravillon 4-8 mm ou du sable 0-4 mm par couche de 300 mm
7. Si nappe phréatique, bétonner jusqu'au niveau max de la nappe
8. Raccorder les entrées/sorties ventilation, etc. et régler le couvercle
1. Couler un lit de pose en béton (50 > 150 mm)
2. Mettre en place des fers à béton sur le fond de l'appareil (à travers les trous des renforts)
3. Poser l'appareil sur le lit de pose
4. Introduire 1/3 de la hauteur de la fosse en eau claire dans l'appareil pour stabiliser l'élément
5. Couler le béton d'enrobage (vérifier que le dessous de la cuve soit bien rempli de béton)
6. Remblayer la cuve avec du gravillon 4-8 mm ou du sable 0-4 mm par couche de 300 mm
7. Raccorder les entrées/sorties ventilation, etc. et régler le couvercle
8. Réaliser une dalle en béton armé entre le sommet de la cuve et le couvercle
9. Réaliser la dalle de finition
1. Couler un lit de pose en béton (50 > 150 mm)
2. Mettre en place des fers à béton sur le fond de l'appareil (à travers les trous des renforts)
3. Poser l'appareil sur le lit de pose
4. Introduire 1/3 de la hauteur de la fosse en eau claire dans l'appareil pour stabiliser l'élément
5. Couler le béton d'enrobage (vérifier que le dessous de la cuve soit bien rempli de béton)
6. Remblayer la cuve avec du gravillon 4-8 mm ou du sable 0-4 mm par couche de 300 mm
7. Si nappe phréatique, bétonner jusqu'au niveau max de la nappe
8. Raccorder les entrées/sorties ventilation, etc. et régler le couvercle
9. Réaliser une dalle en béton armé entre le sommet de la cuve et le couvercle
10. Réaliser la dalle de finition

Vos coordonnées


Votre récapitulatif

Avez-vous besoin d'autres services ?

Les challenges font partie de l’esprit Plastitech. C’est dans ce contexte et parce que la chaudronnerie plastique n’admet pas de limites de formes et de capacités que les demandes de pièces spéciales et « techniquement » faisables sont réalisables dans nos ateliers à Gingins.



Adaptabilité, parfaite étanchéité, facile et rapide à poser

Idéalement placée en aval de chaque équipement n’ayant aucun système de régulation, elle permet donc de gérer le débit des eaux pluviales avant le passage dans les réseaux publics. Elle contribue ainsi à éviter les perturbations de toutes les zones de traitement des eaux et la surcharge des réseaux d'évacuation lors d'événements météoroliques exceptionnels.

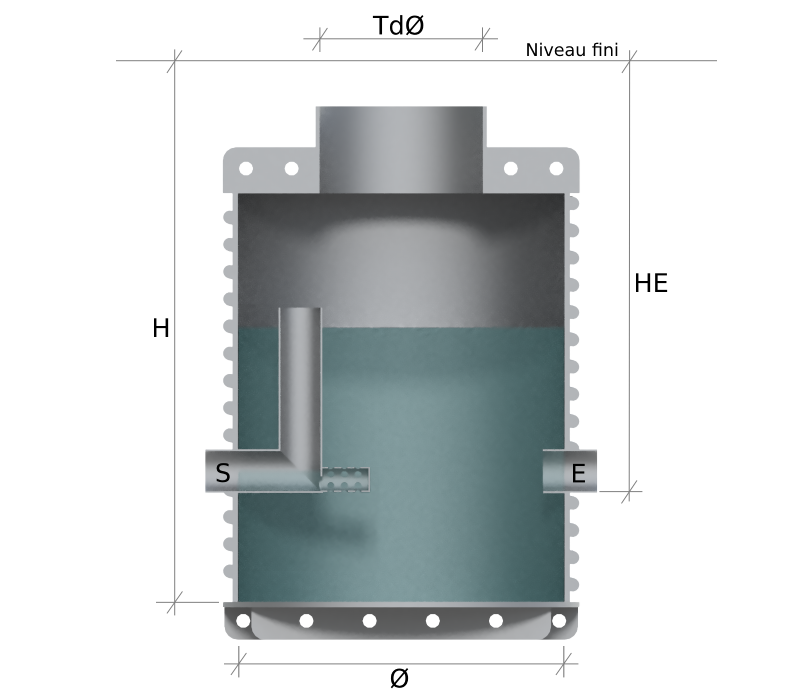

Elle se présente sous la même forme qu’un dépotoir avec un couvercle de visite, une entrée et une sortie équipé d’un système de régulation du débit.

Le débit peut être contrôlé à l’aide d’une crépine combiné à un orifice calibré et une surverse. Avec ce système le débit de sorti est toujours le même et ne peut être changer que si l'on modifie le diamètre de l’orifice calibré.

La régulation de débit peut également se faire via un régulateur de débit Vortex. Il fonctionne sur le principe hydraulique de l’effet vortex. L’augmentation de la vitesse de rotation dans le cône de régulation crée des pertes de charges entrainant une réduction de la section hydraulique et ainsi du débit.
