Collecteur linéaire pour géothermie

Terra > Collecteur linéaire pour géothermie

Télécharger la brochure

Retour catalogue

Conceptualisez sur-mesure votre Collecteur linéaire pour géothermie

Formulaire interactif

Caractéristiques générales

Une solution robuste et sur-mesure

Conception sur-mesure.
Jusqu'à 14 sondes.
Durée > 100 ans (PEHD).
Résistance au gaz H₂S.
Soudure des collecteurs/distributeurs conforme à la directive DVS 2207-1.
Collecteurs testés en pression à 10 bars.
Etanchéités chambre et sonde/chambre testées en atelier et sur site.

Applications possibles

Pose possible en nappe phréatique
Zone verte ou carrossable (norme EN124)
Solution enterrée ou hors-sol
Collectivités et infrastructures
Zones industrielles et commerciales
Zones résidentielles

Composants

Couvercle carrossable (C250 ou D400) avec télescope
Débitmètre 20-70l/min
Thermo nanomètre 0-10 bars et 0-120°C
Purgeur d’air
Raccord sonde DN32 ou DN40
Renfort perforé pour ancrage et levage
Vanne à billes DN25 ou DN40
Vanne papillon au DN du collecteur

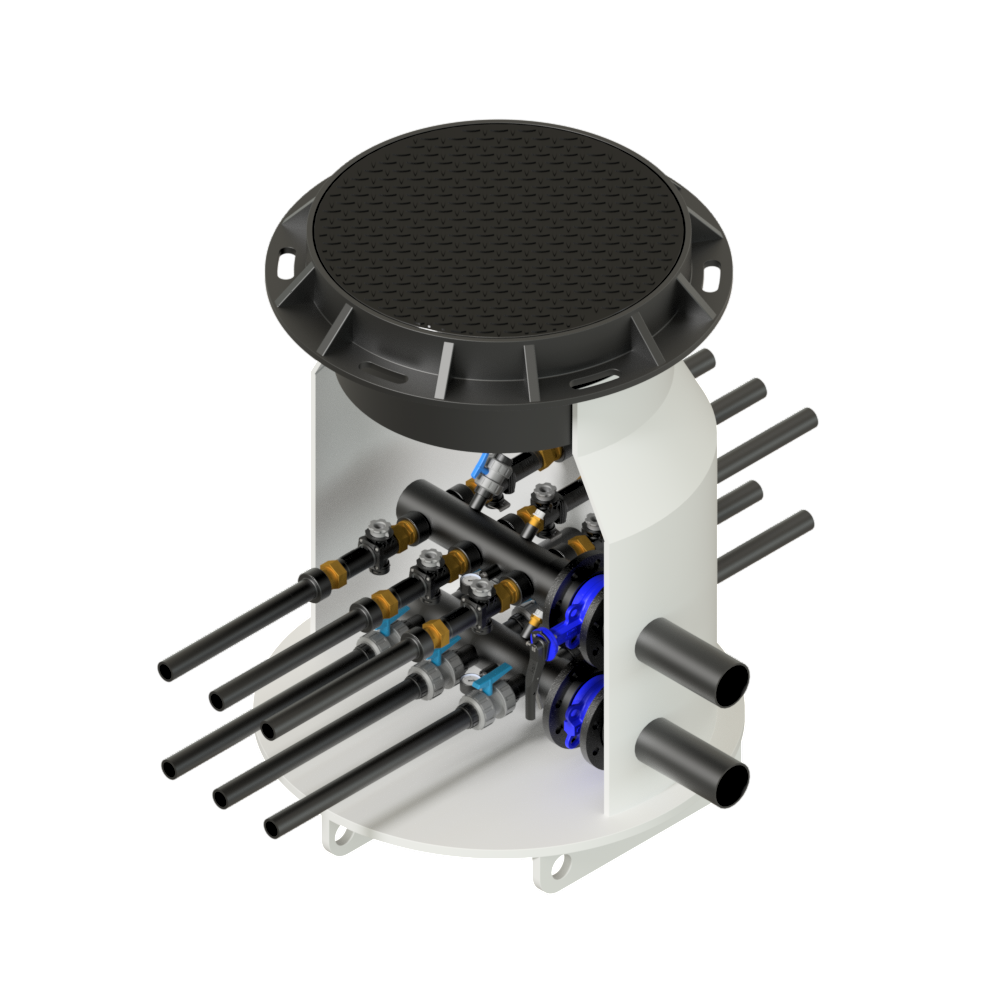

Collecteur linéaire

Réf.	Nombre de sondes (pce)	Diamètre (mm)	Diamètre Cheminée (mm)	Diamètre du collecteur (mm)	Hauteur (mm)	Prix unitaire	Totaux
TL_863090	de 2 à 8	1030	630	90	1100	4 050.00 CHF	4050Prix total :
TL_8100090	de 2 à 8	1030	1000	90	1100	4 050.00 CHF	4050Prix total :
TL_8630110	de 2 à 8	1030	630	110	1110	4 050.00 CHF	4050Prix total :
TL_81000110	de 2 à 8	1030	1000	110	1110	4 050.00 CHF	4050Prix total :
TL_10630125	de 2 à 10	1130	630	125	1140	4 150.00 CHF	4150Prix total :
TL_101000125	de 2 à 10	1130	1000	125	1140	4 150.00 CHF	4150Prix total :
TL_1063090	de 2 à 10	1130	630	90	1100	4 150.00 CHF	4150Prix total :
TL_10100090	de 2 à 10	1130	1000	90	1100	4 150.00 CHF	4150Prix total :
TL_10630110	de 2 à 10	1130	630	110	1110	4 150.00 CHF	4150Prix total :
TL_101000110	de 2 à 10	1130	1000	110	1110	4 150.00 CHF	4150Prix total :
TL_12630125	de 2 à 12	1280	630	125	1140	4 490.00 CHF	4490Prix total :
TL_121000125	de 2 à 12	1280	1000	125	1140	4 490.00 CHF	4490Prix total :
TL_12100090	de 2 à 12	1280	1000	90	1100	4 490.00 CHF	4490Prix total :
TL_1263090	de 2 à 12	1280	630	90	1100	4 490.00 CHF	4490Prix total :
TL_12630110	de 2 à 12	1280	630	110	1110	4 490.00 CHF	4490Prix total :
TL_121000110	de 2 à 12	1280	1000	110	1110	4 490.00 CHF	4490Prix total :
TL_121000160	de 2 à 12	1380	1000	160	1300	4 490.00 CHF	4490Prix total :
TL_12630160	de 2 à 12	1380	630	160	1300	4 490.00 CHF	4490Prix total :
TL_141000125	de 2 à 14	1380	1000	125	1140	4 560.00 CHF	4560Prix total :
TL_14630110	de 2 à 14	1380	630	110	1110	4 560.00 CHF	4560Prix total :
TL_141000110	de 2 à 14	1380	1000	110	1110	4 560.00 CHF	4560Prix total :
TL_1463090	de 2 à 14	1380	630	90	1110	4 560.00 CHF	4560Prix total :
TL_14100090	de 2 à 14	1380	1000	90	1100	4 560.00 CHF	4560Prix total :
TL_14630125	de 2 à 14	1380	630	125	1140	4 560.00 CHF	4560Prix total :
TL_14630160	de 2 à 14	1460	630	160	1300	4 560.00 CHF	4560Prix total :
TL_141000160	de 2 à 14	1460	1000	160	1300	4 560.00 CHF	4560Prix total :
TL_663090	de 2 à 6	930	630	90	1100	3 950.00 CHF	3950Prix total :
TL_6100090	de 2 à 6	930	1000	90	1100	3 950.00 CHF	3950Prix total :

Autres options collecteur linéaire

Image	Réf.	Désignation	Prix unitaire	Totaux
	TL_TROTTOIR	Trottoir de protection collecteurs PEHD	412.00 CHF	412Prix total :

Raccordement sondes

Réf.	Désignation	Débitmètre	Départ collecteur	Retour distributeur	Traversée étanche de la chambre	Vanne à bille	Prix unitaire	Totaux
1010040032							Sur demande
1010050032							Sur demande
TL_SONDE32	Ensemble de raccordement pour 1 sonde géothermique DN32	5-42 l/min	DN32 par soudure polyfusion	Raccordement DN32 par soudure polyfusion	DN32 par soudure	DN32	332.00 CHF	332Prix total :
TL_SONDE40	Ensemble de raccordement pour 1 sonde géothermique DN40	5-42 l/min	DN40 par soudure polyfusion	Raccordement DN40 par soudure polyfusion	DN40 par soudure	DN40	359.00 CHF	359Prix total :
TL_SONDE50	Ensemble de raccordement pour 1 sonde géothermique DN50	5-42 l/min	DN50 par soudure polyfusion	Raccordement DN50 par soudure polyfusion	DN50 par soudure	DN50	382.00 CHF	382Prix total :

Collecteur linéaire

Autres options collecteur linéaire

Raccordement sondes
