Conceptualisez sur-mesure votre Collecteur box pour géothermie

Formulaire interactif

Caractéristiques générales

Une solution robuste et sur-mesure

  • Conception sur-mesure.
  • Jusque 6 sondes.
  • Durée > 100 ans (PEHD).
  • Résistance au gaz H₂S.
  • Couvercle étanche et anti-dérapant
  • Installation possible de débitmètres pour la gestion individuelle de chaque sonde
  • Conception conforme SIA 384/6/2021.
  • Soudure des collecteurs/distributeurs conforme à la directive DVS 2207-1.
  • Collecteurs testés en pression à 10 bars.
  • Étanchéités chambre et sonde/chambre testées en atelier et sur site

Applications possibles

  • Pose enterrée ou fixation murale
  • Zone résidentielle

Composants

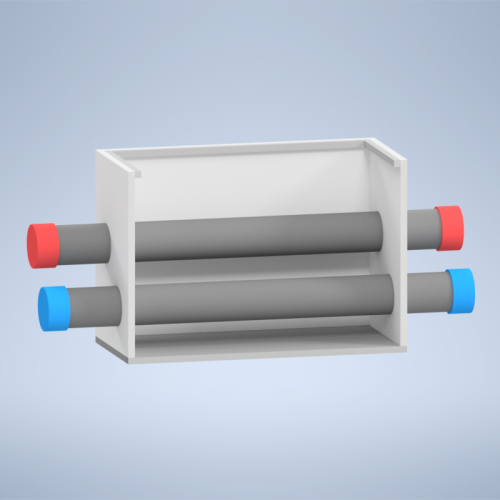

  • BX Branchement du collecteurBranchement du collecteur possible des deux côtés

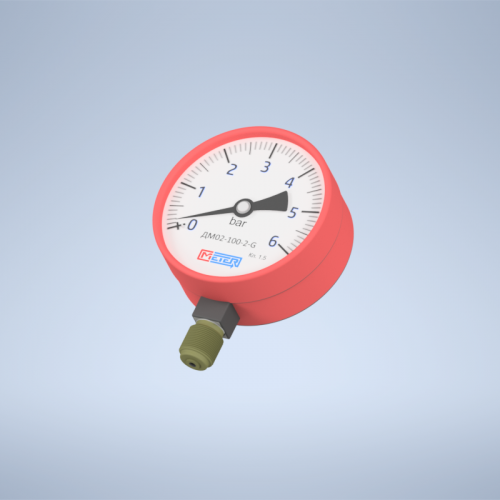

  • BX ThermonanomètreThermomanomètre

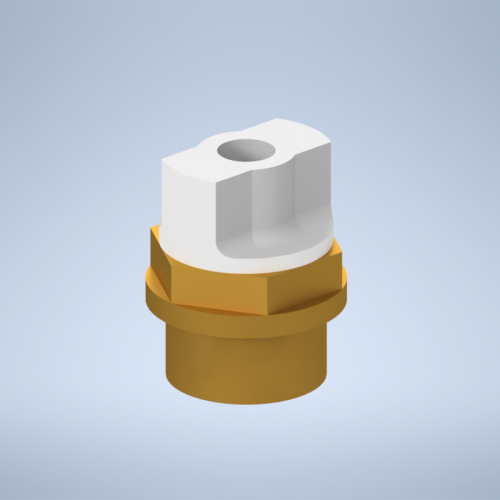

  • BX Purgeur d'airPurge d’air

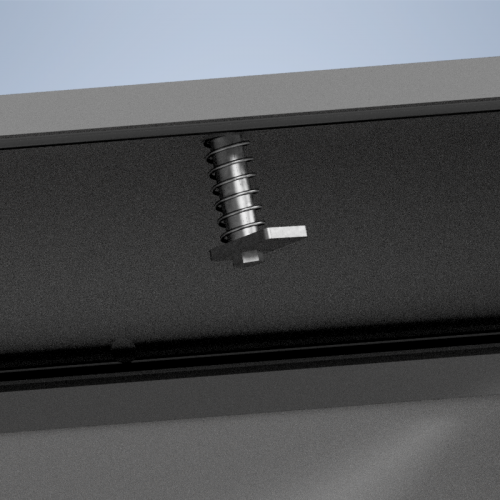

  • BX Système fermetureSystème de fermeture avec mise sous pression du joint d’étanchéité

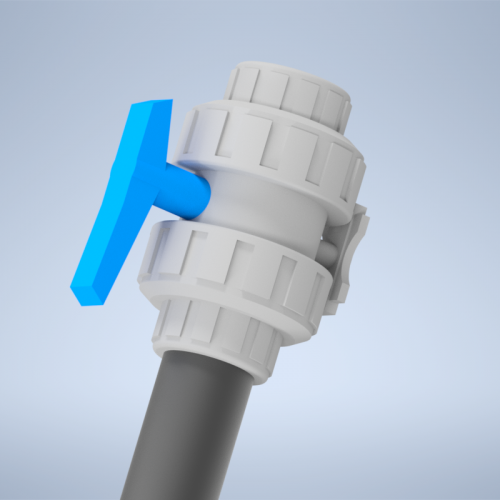

  • BX Vanne de remplissageVanne de remplissage

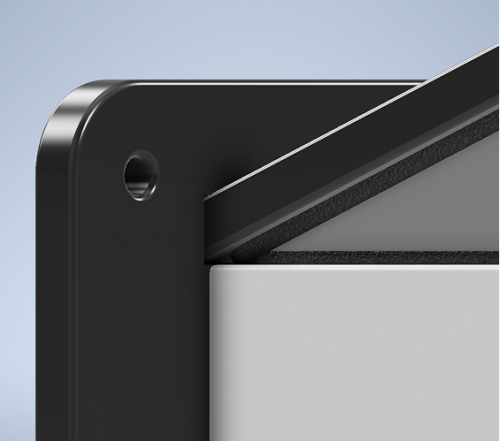

  • BX Oreilles de fixation muraleOreille de fixation murale

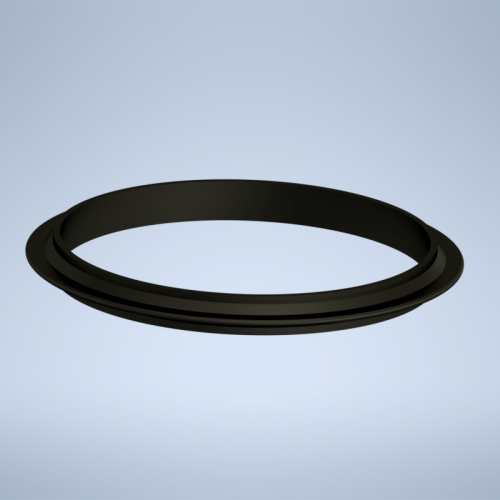

  • BX Colerrette etancheitéCollerette d’étanchéité

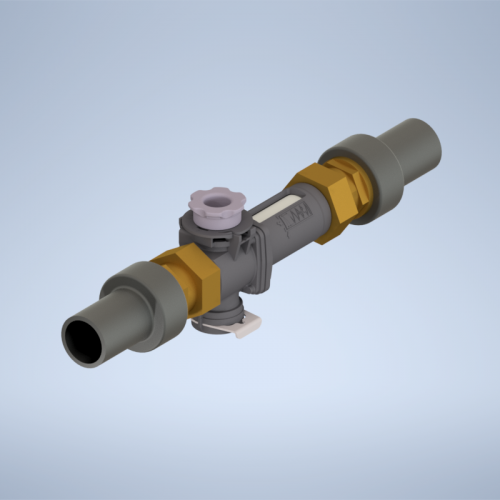

  • BX DébitmètreDébimètre

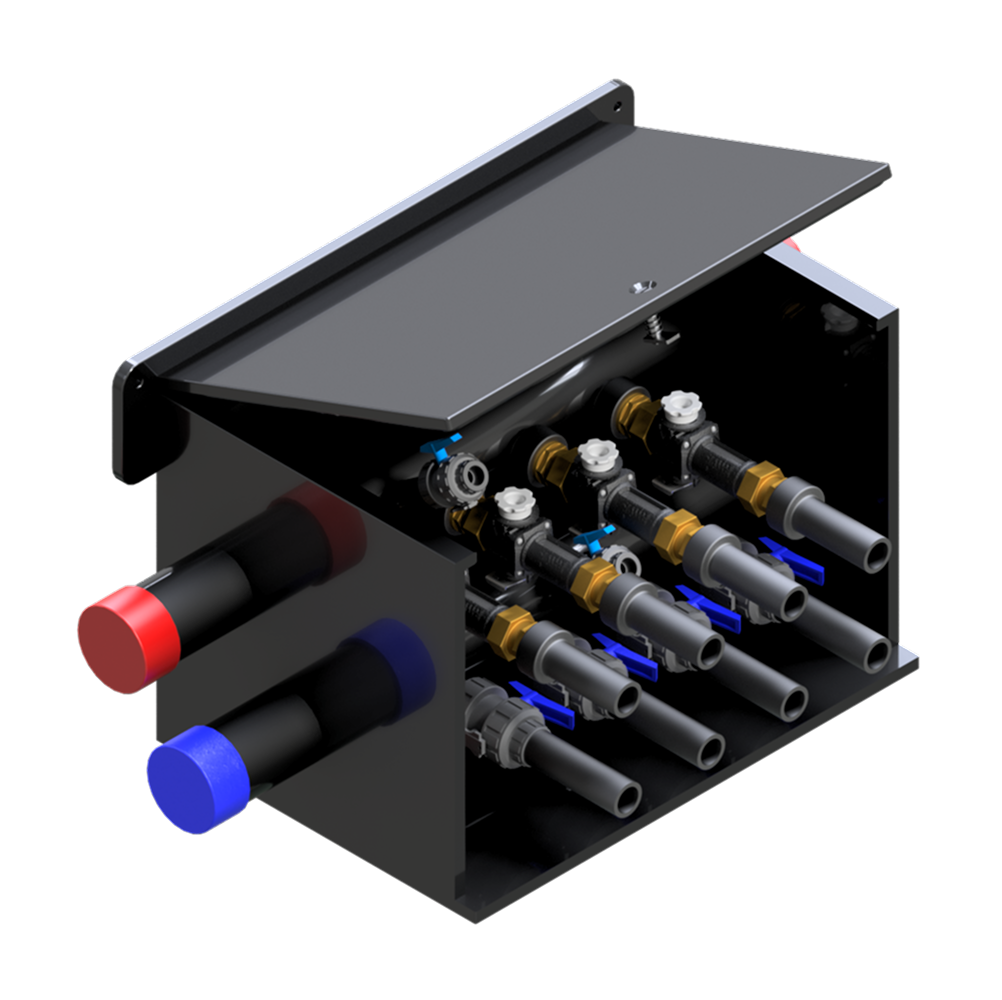

Collecteur box

Image Réf. Hauteur (mm) Matériau Largeur (mm) Longueur (mm) Nombre de sondes (pce) Prix unitaire Totaux
Chambre TERRABOX2 HDPE Plastitech TERRABOX2 450 PE 475 400 2 820.00 CHF Prix total :
Chambre TERRABOX4 HDPE Plastitech TERRABOX4 450 PE 475 640 4 928.60 CHF Prix total :
Chambre TERRABOX6 HDPE Plastitech TERRABOX6 450 PE 475 880 6 1 402.00 CHF Prix total :

Options Collecteur box

Image Réf. Départ collecteur Débitmètre Vanne à bille Retour distributeur Prix unitaire Totaux
Ensemble de raccordement aller/retour pour 1 sonde géothermique DN32 ou 40 BOX_SONDE DN32 par soudure polyfusion 5-42 l/min DN32 Raccordement DN32 par soudure polyfusion 250.00 CHF Prix total :
