Collecteur circulaire géothermique en PEHD : une réalisation sur mesure signée Plastitech
Un élément clé des installations géothermiques
Dans une installation géothermique, le collecteur assure la centralisation des circuits reliant les sondes géothermiques à l’installation technique du bâtiment. Il permet de regrouper les différents départs et retours afin de faciliter la circulation du fluide caloporteur entre le champ de sondes et le système de chauffage ou de refroidissement.
Pour répondre aux exigences de ce type d’installation, Plastitech a réalisé un collecteur circulaire en PEHD (polyéthylène haute densité), conçu pour accueillir 21 sondes au sein d’un même équipement.
Cette conception permet de centraliser un grand nombre de raccordements dans une structure compacte, tout en facilitant l’accès aux différents organes hydrauliques.
Vue d'ensemble
Débitmètres en position circulaire

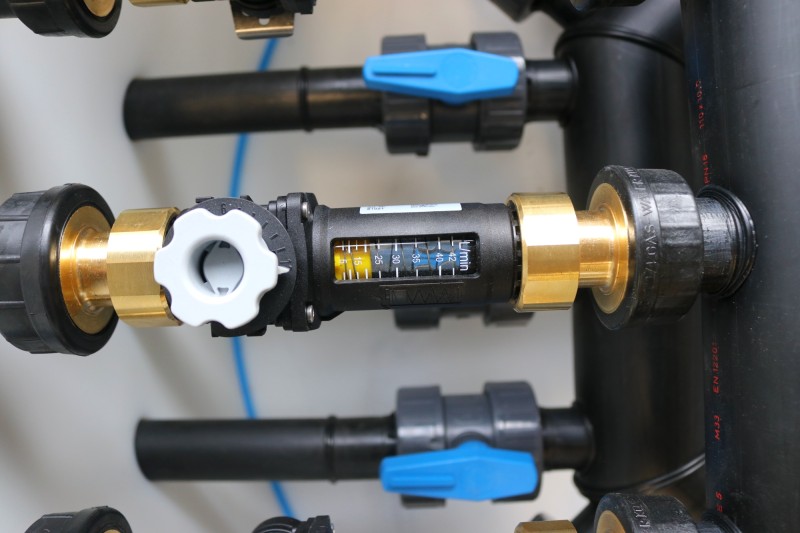

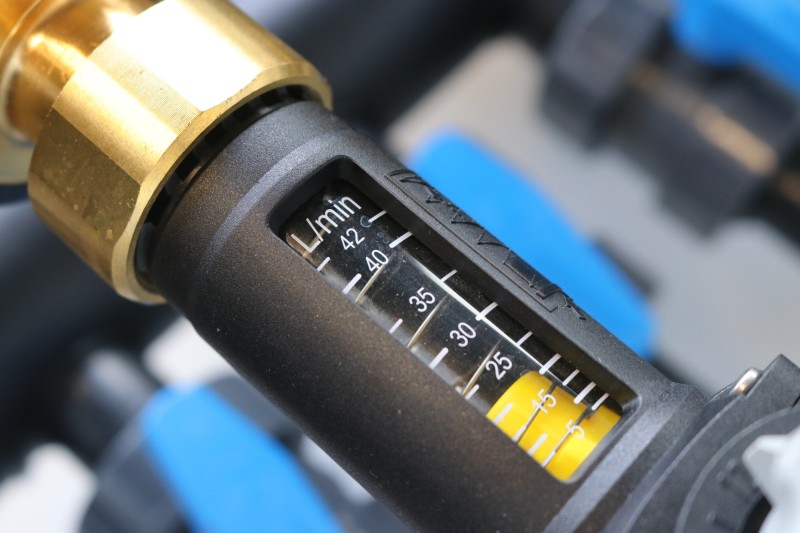

Débitmètres
Un fonctionnement adapté aux installations géothermiques
Le collecteur regroupe les raccordements des 21 sondes. Le fluide caloporteur circule dans ces circuits afin d’assurer les échanges thermiques avec le sous-sol, avant de rejoindre l’installation technique du bâtiment.
Les différents organes hydrauliques intégrés permettent d'assurer les opérations nécessaires à l'exploitation de l'installation, notamment le remplissage, la purge d'air et le contrôle des paramètres de fonctionnement.
L'équipement comprend également une vanne papillon DN100 sur le raccordement principal, ainsi qu'un raccord en Y prévu pour accueillir un thermomanomètre et une purge d'air.
Cette organisation centralisée facilite l'exploitation et les interventions techniques sur l'installation.

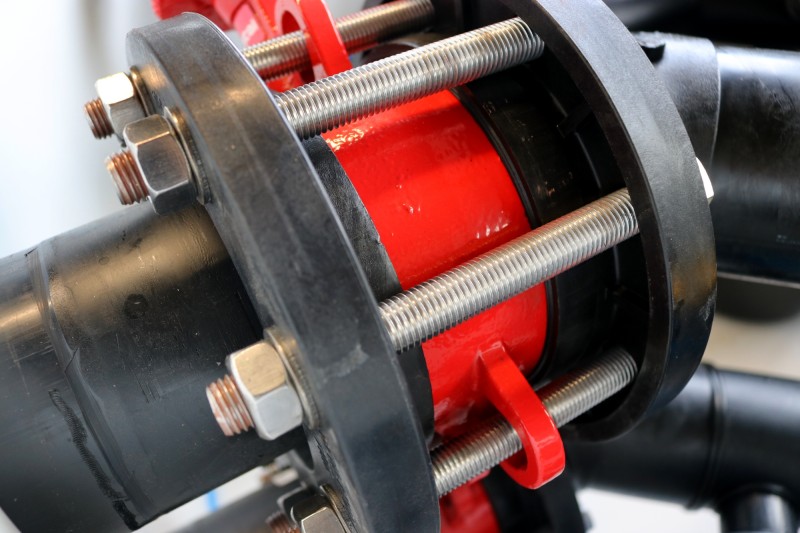

Vanne papillon DN100
Vanne PVC/PE
Manomètre et Thermomètre
Une fabrication technique réalisée dans notre atelier
La fabrication de ce collecteur circulaire illustre le savoir-faire de Plastitech dans la conception et la réalisation d'équipements techniques en matières plastiques.
La structure en PEHD accueille 21 sondes, avec des raccordements réalisés en tubes noirs Ø110 mm, de pression nominale PN16. Chaque implantation doit être soigneusement étudiée pour garantir la cohérence de l'ensemble et permettre l'intégration des différents composants hydrauliques.
La géométrie circulaire, la multiplication des piquages et la disposition des équipements nécessitent une préparation rigoureuse ainsi qu'une grande précision lors de l'assemblage.
Chaque détail compte : positionnement des raccordements, organisation des circuits, intégration des vannes et accessibilité des composants pour les futures opérations de contrôle et de maintenance.
De la préparation des éléments à l'assemblage final, nos équipes mettent leur expertise en œuvre pour réaliser un équipement répondant aux spécifications techniques du projet.
Les caractéristiques de cette réalisation
-
Matériau : polyéthylène haute densité (PEHD).
-
Nombre de circuits : 21 sondees.
-
Tuyauterie : tubes noirs Ø110 mm, PN16 pour chacun des circuits concernés.
-
Diamètre de la structure : Ø1560 mm.
-
Hauteur totale indiquée sur le plan : 1350 mm.
-
Vanne principale : vanne papillon DN100.
-
Équipements complémentaires : raccord en Y pour thermomanomètre, purge d'air et dispositifs de remplissage.
-
Accès supérieur : couvercle STABIFLEX BASIC XXL, classe A, charge indiquée de 200 kg, avec ouverture Ø1000 mm.
Cette configuration rassemble les 21 circuits au sein d'un équipement unique, en privilégiant une implantation structurée et un accès aux composants hydrauliques.
Vanne de remplissage
Raccord en Y avec purge, manomètre et thermomètre
Plastitech, partenaire de vos projets géothermiques
Ce collecteur circulaire témoigne de notre capacité à fabriquer des équipements sur mesure en PEHD, en associant maîtrise des matières plastiques, précision d'assemblage et intégration de composants hydrauliques.
Chez Plastitech, nous accompagnons les projets techniques en réalisant des solutions adaptées aux contraintes de chaque installation.
Plastitech : le savoir-faire des matières plastiques au service de vos projets géothermiques.
